Elektriarhitektuur 5-kahe traadiga süsteemide jaoks

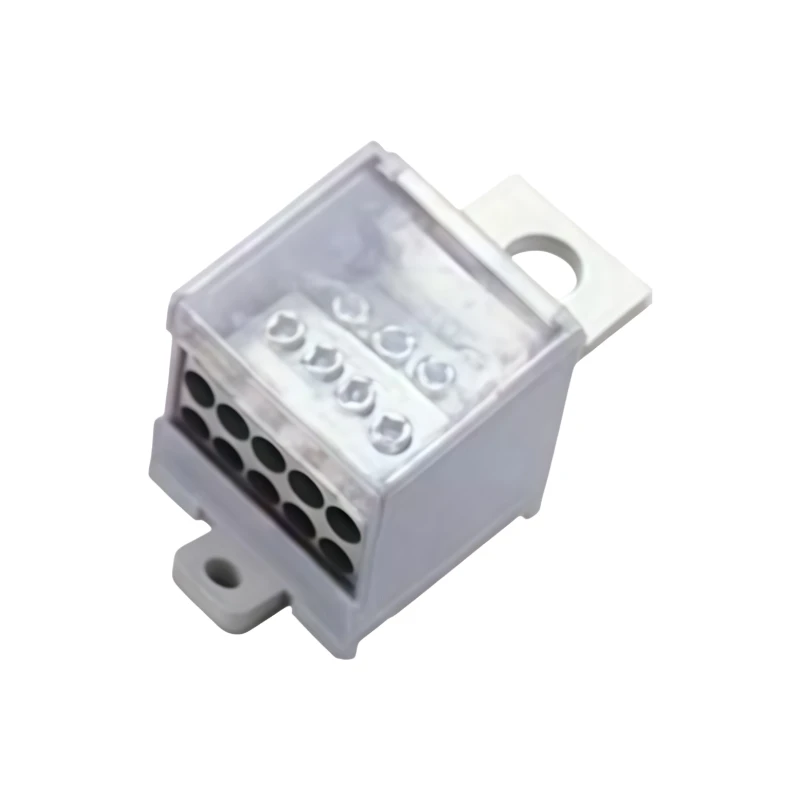

Switch Terminal 400 Frame 10x16 esindab kõrgeimat-taset raskeveokite lülititerminali tehnoloogias. See on kohandatud-välja töötatud keeruliste kolme-viie faasi-juhtmega elektrisüsteemide jaoks, mis nõuavad spetsiaalset neutraalrada ja kaitsvat maandusvõrku (3P+N+PE). See 10-pooluseline plokk ühendab kaks täielikku 5-juhtmesisendit-toide A (L1/L2/L3/N/PE) ja toite B (L1'/L2'/L3'/N'/PE) – ühte korpusesse. See on loodud ülikriitiliste keskkondade jaoks, nagu meditsiinilise IT-isolatsioonivõrgud, pooljuhtide puhasruumid ja kõrge spetsifikatsiooniga rahvusvahelised tööstusprojektid.
Ülimad dielektrilise isolatsiooni piirid ja juhtmete mõõtevõime
Suurem kui 15 mm või võrdne toite äärmuslik eraldus: loodud massiivsete füüsiliste sisemiste vaheseintega, mis loovad selge elektrilise isolatsioonikauguse, mis on suurem kui 15 mm või võrdne toite A ja toite B vahel, mis talub kergesti suuri rikkevoolusid ja blokeerib rist-allika rikkeid.
Suurem või võrdne 8 mm sisefaasi-, neutraal- ja maanduseraldus: iga etteande sees on kõik liinid eraldatud vaba vahekaugusega, mis on suurem või võrdne 8 mm, summutades täielikult lühised, õhukaare ja elektrilised häired mööduva liigpinge korral.
Täis-võimsusega maandus ja voolu suunamine: mahutab vasktraadi suurusega 10 mm² kuni 16 mm² pooluse kohta kõigis kümnes klemmis, tagades, et neutraal- ja kaitsemaandus (PE) vastavad kogu 400 A süsteemi võimsusele (200 A toite kohta).
Tehnilised parameetrid
| Ühilduv lüliti tüüp | 400A kahe-toite viie-pooluse lülitid, ATS 3P+N+PE, 2 x 3P+N+PE |
| Poolakate arv | 10 (voog A |
| Ühilduv lüliti laius | ~360mm |
| Juhtmete vahemik | 10–16 mm² ühe varda kohta |
| Nimipinge | 400V / 690V AC |
| Süsteemi vool | max 400A (200A toite kohta) |
| Neutraalne ja PE reiting | Sama mis faasiklemmid |
| Kontakti takistus | Väiksem või võrdne 0,25 mΩ |
| Dielektriline tugevus | Suurem või võrdne 2,5 kV toite kohta |
| Isolatsioonisööt A/B | 15 mm või suurem; taluma 3,5 kV või rohkem |
| Paigaldamine | DIN-liistu või alusplaadi kruvikinnitus |
| Kaitse | IP20 |
| Töötemperatuur | -40 kraadi ~ +105 kraadi |
Maksimaalne ruumikasutus ja tööjõu kokkuhoid
Paneelkinnisvara 60% taastamine: Asendades kaks eraldiseisvat 5-pooluselist klemmplokki selle ühe integreeritud seadmega, võtab see tagasi ligikaudu 60% vertikaalsest ja horisontaalsest paneeliruumist, jättes keerukate ATS-i kappide sisse puhta ja avatud paigutuse.
Sujuv väliühenduse tõhusus: eelkonfigureeritud-10-suunaline paigutus välistab segased välised hüppajalatid, muutes paigaldamise lihtsaks ning vähendades kohapealse juhtmestiku ja liinide testimise aega.
Ekstreemse kliima ja elutsükli tagamise toimingud
Esmaklassilisest ülitugevast PC-polümeerist vormitud lipulaevklemmplokk töötab suurepäraselt tugevate keskkonnamõjude korral laias temperatuurivahemikus -40 kuni +105 kraadi. Tugevad-kinnituspoldid säilitavad tiheda kontaktsurve ja peavad vastu vibratsioonist-indutseeritud lõdvenemisele, hoides kontakttakistuse ultra-madalal (vähem kui 0,25 mΩ) aastate jooksul. Püsivad suure kontrastsusega{10}}lasermärgised läbipaistval polükarbonaatkilbil muudavad vooluahela kaardistamise ja ohutuskontrolli kiireks, kaitstes kriitilisi kahe toiteallikaga süsteeme inimlike eksimuste eest.
