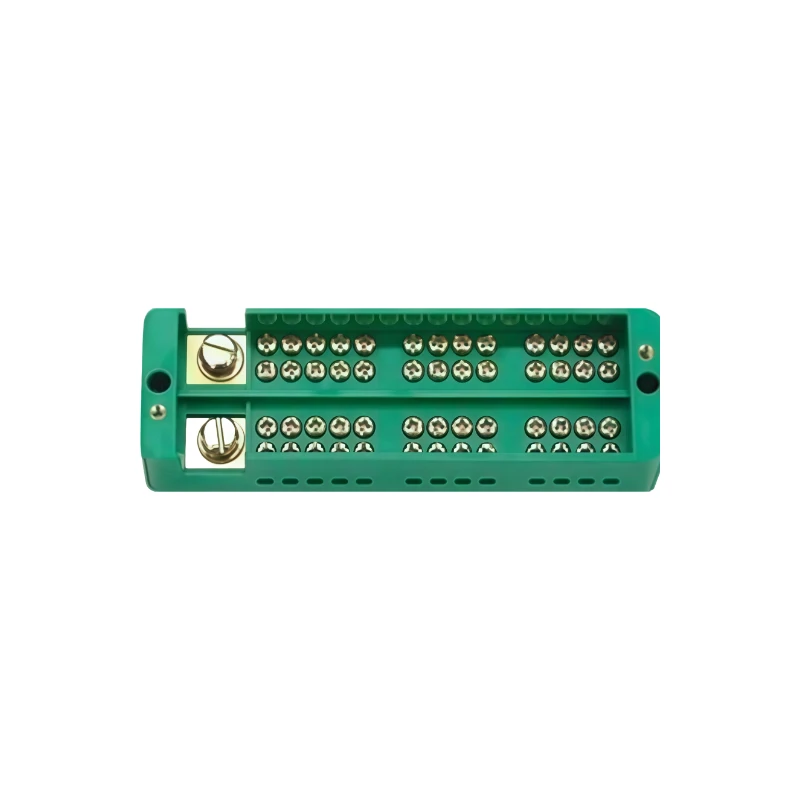

Ühefaasiline kolmeteistkümne meetri terminal

Üksikasjad:

Ühefaasiline 13-arvestiterminal on otstarbeks-ehitatud suure-tihedusega ühendusmoodul, mis on loodud keskmise-suurusega tsentraliseeritud elamu mõõtmiseks ja põranda-tasandi elektrijaotuseks. See koondab kolmteist elektriliselt sõltumatut-faasilist arvestijaama üheks organiseeritud sõlmeks, pakkudes standardiseeritud, turvalist ja töökindlat juhtmestikku hoonetele, kus on 13 ühikut korrusel, keskmise suurusega korterelamutes ja kaubanduslikes jaemüügitasandites.

Küsi pakkumist

Kirjeldus

Küsi pakkumist

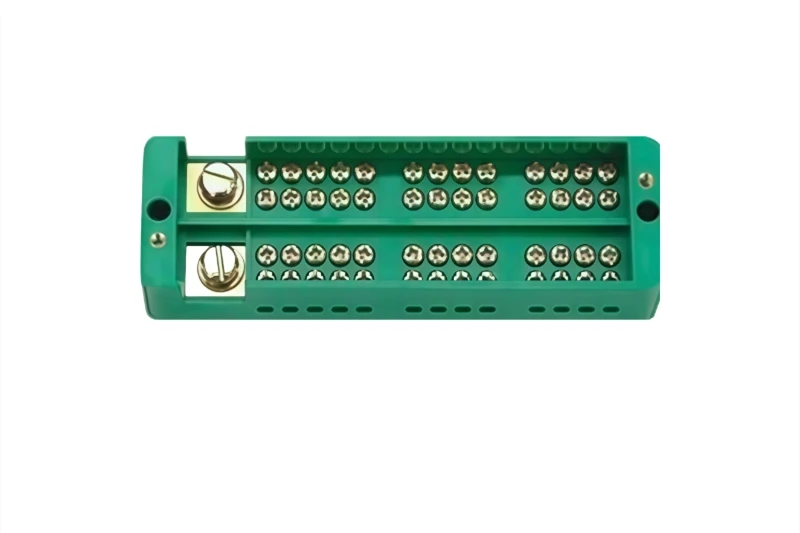

Toote ülevaade

Single Phase Thirteen{0}}Meter Terminal on suure-võimsusega tsentraliseeritud mõõteliides, mis on loodud mitme-korruseliste elamute ja suurte ühiselamukomplekside jaoks, kus 13 üksikut ühefaasilist-arvestit tuleb ühendada ühise vooluvõrku. See lahendab suure-tihedusega mõõtmise juhtmestiku keerukust, pakkudes struktureeritud ja organiseeritud terminaliliidest, mis lihtsustab paigaldamist ja hooldust.

Tsentraliseeritud mõõtmislahendus mitme{0}}korruseliste hoonete jaoks

Tüüpilises 13 korteriga elamus:

Põhivarustus

Mõõtekappi siseneb üks kolme-- või ühe-faasiline põhisöötur.

Faasi jaotus

Ligikaudse faasitasakaalu säilitamiseks on 13 meetri positsioonid jaotatud saadaolevate faaside vahel (nt 5 L1-l, 4 L2-l, 4 L3-l).

Terminali liides

Iga arvesti ühendub ploki spetsiaalse klemmiga, millel on selgelt märgistatud Line (L), neutraalne (N) ja maandus (PE) ühendused.

Kaabli haldus

Klemmiploki organiseeritud paigutus välistab kaablite ristumise ja vähendab juhtmestiku ühendamise aega kuni 40% võrreldes üksikute klemmliistudega.

product-1807-870

Struktuuriparameetrid ja soojuse hajumine

Parameeter	Spetsifikatsioon
Arvesti positsioonide arv	13
Terminali vahe	18 mm (standardne DIN-mooduli samm)
Peamine sisselaskekaablite valik	25–70 mm²
Haru (meetri kohta) Kaabli ulatus	6–16 mm²
Nimivool meetri kohta	63A (max)
Koguvool	250A (tasakaalustatud laadimisega)
Soojuse hajumise disain	Ventilatsiooniga korpus looduslike konvektsioonikanalitega; termilise isolatsiooni jaoks optimeeritud terminalide vahekaugus
Maksimaalne töötemperatuur	105 kraadi (pidev)

Ventilatsiooniga korpuse disain ja suur klemmide vahe hoiab ära soojuse akumuleerumise isegi siis, kui kõik 13 arvestit töötavad korraga täiskoormusel.

Rakendused

Mitme-korruselise kortermaja tsentraliseeritud mõõtmine, õpilaskodude arvestiruumid, hotelli külalistetubade alam-mõõturid, väikese ärikompleksi üürnike arvestid ja mis tahes paigaldus, mis nõuab tsentraliseeritud toitepunktist 13 ühefaasilist-faasilist arvestiühendust.
